Soluciones Estructurales Agrovoltaica Agritracker PRG-2100

RENDER 01 (1)-min

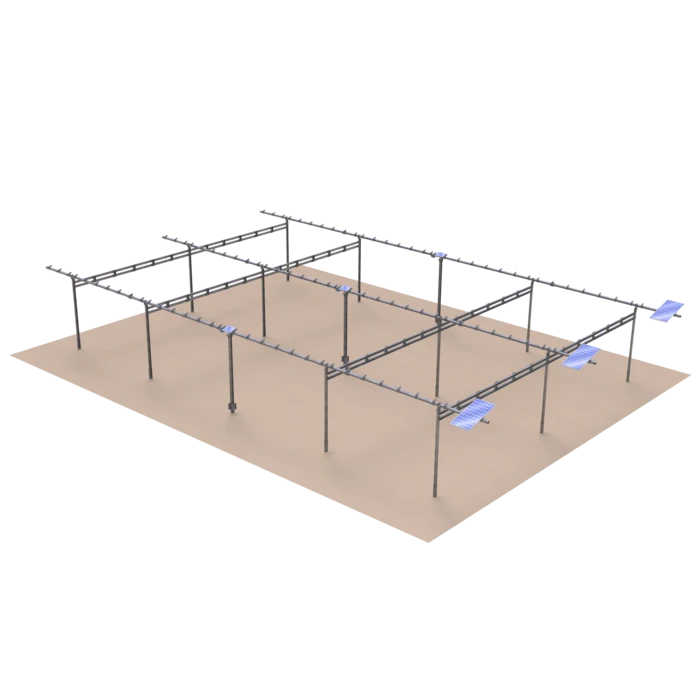

RENDER 02-min

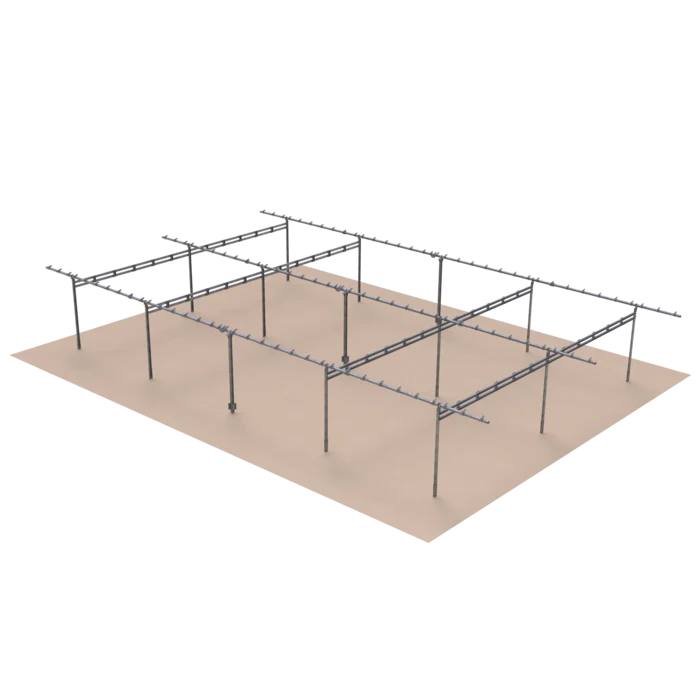

RENDER 03-min

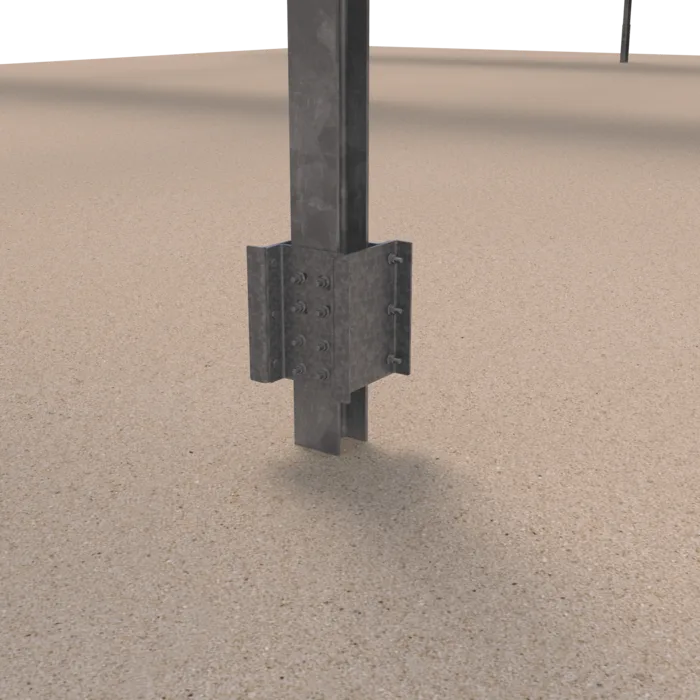

RENDER 04-min

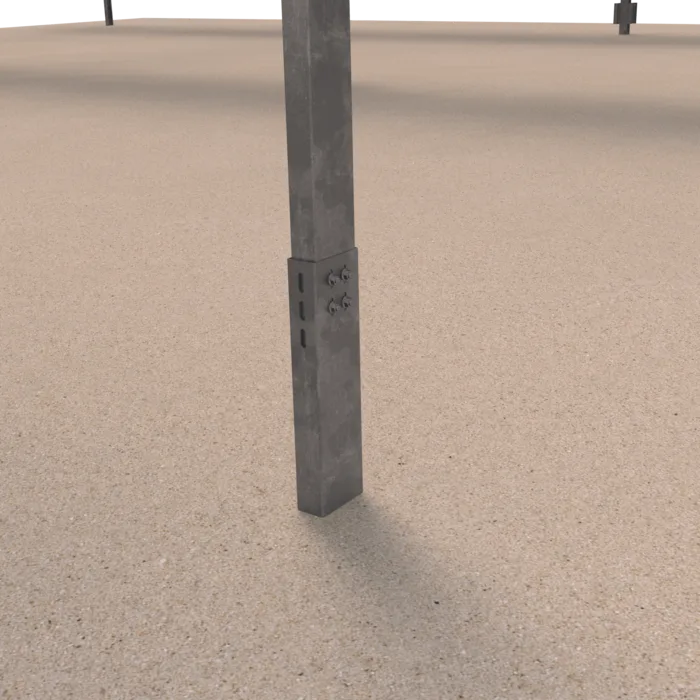

RENDER 05 (2)-min

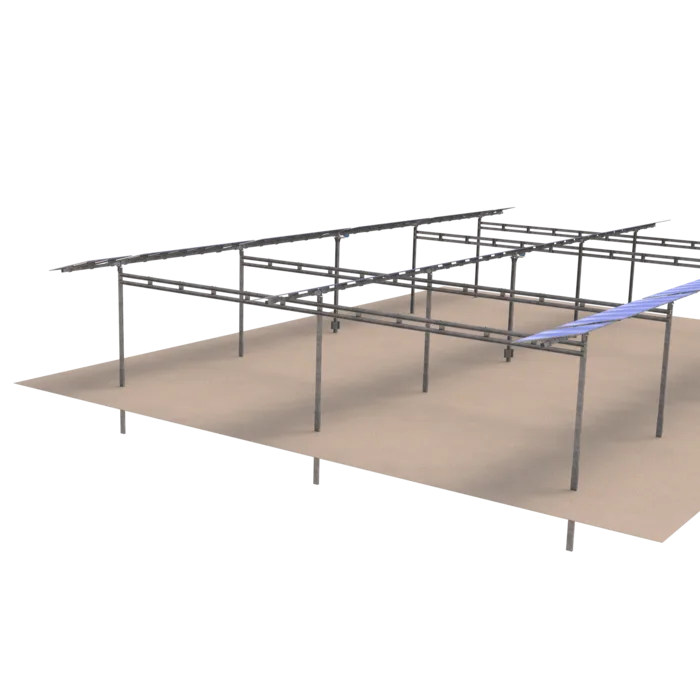

RENDER 06-min

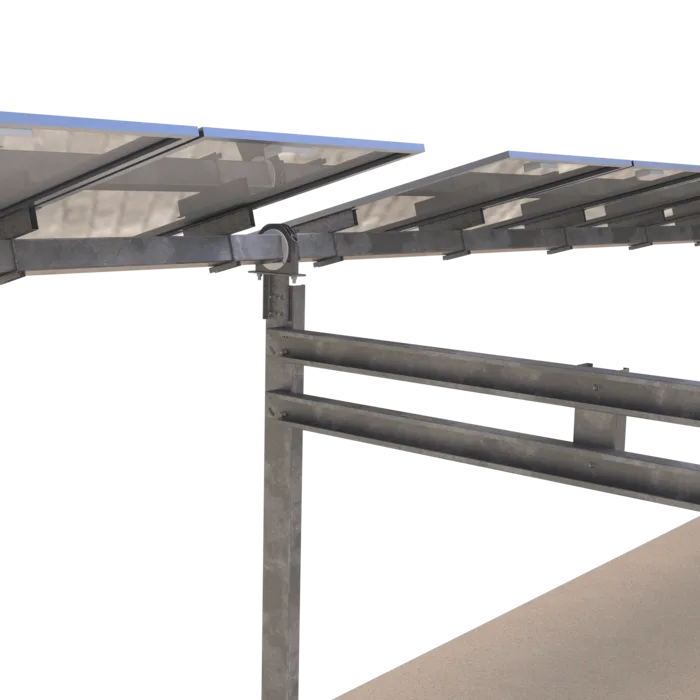

RENDER 07 (2)-min

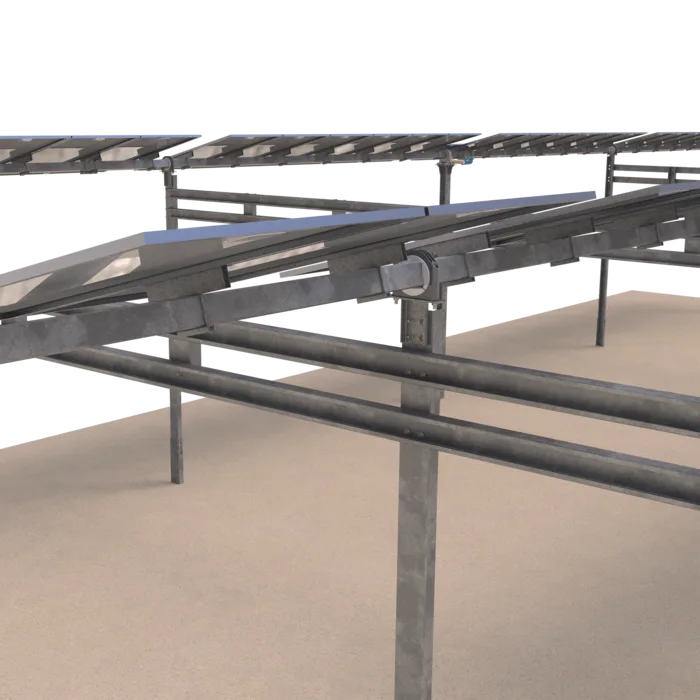

RENDER 08 (2)-min

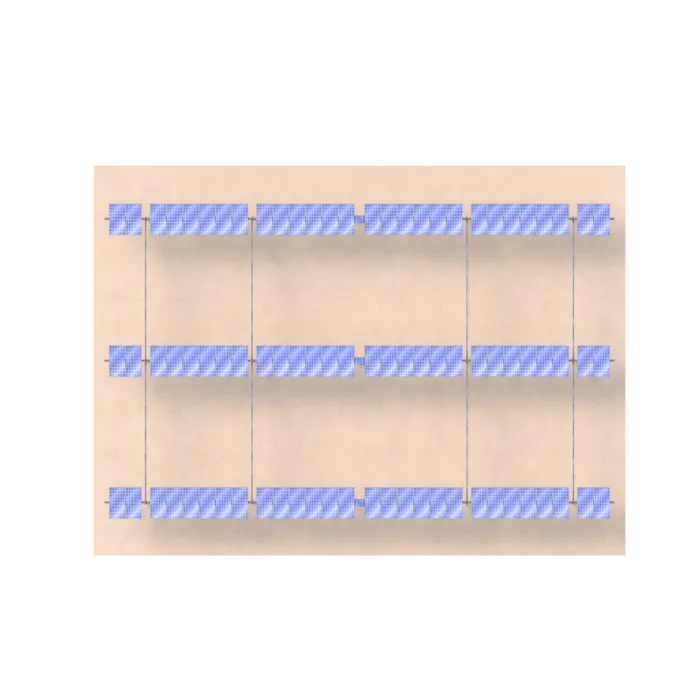

RENDER 09-min

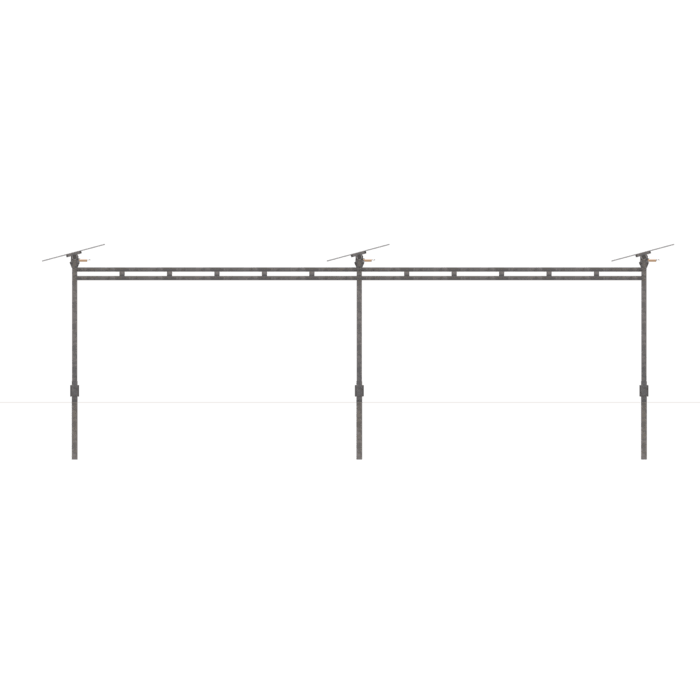

RENDER 10-min

Descripción corta del producto

VENTAJAS CLAVE

Alta flexibilidad: El tracker se ajusta a las necesidades del cliente.
Gran adaptabilidad: Absorbe pendientes pronunciadas en el terreno y maximiza el uso de la superficie.
Fácil montaje: Diseñado con tolerancia adecuada para un ensamblaje sencillo.
Mantenimiento mínimo: Componentes diseñados para un mantenimiento reducido.

TIPO DE SEGUIDOR SOLAR

Configuración:
Seguidor solar a un eje horizontal
Rango de inclinación:
Hasta ± 85º
Opciones de cimentación:
Hincado directo/Pre-drilling + hincado/Micropilote
Adaptación al terreno:
- N-S: ± 15%
- E-O: ± 15%
Normativa y regulación:
Cálculo, diseño y fabricación acorde a norma Eurocódigos
Materiales de la estructura:
Aceros de alta resistencia S275, S355 y S350
Tipo de protección:
Acero tipo Magnelis y Galvanizado (acorde a la corrosión de la zona)
Tornillería:
Grado 8.8 (o superior) / AISI 304
Fijación módulos:
Tornillos (remaches opcional)
Estudio en túnel de viento:
Estático y aeroelástico
Longitud del seguidor:
1 string máximo

ESPECIFICACIONES BÁSICAS

Sistema de seguimiento: Eje horizontal E-O
Comunicación: Zigbee, opcional RS485
Rango de seguimiento: ± 85º
Suministro de energía:
Autoalimentado, opcional; alimentado de la string o conectado a la red
Algoritmo solar: Astronómico

CRITERIOS DE CÁLCULO

Altura de la viga: Hasta 6 m
Distancia entre pilas:
- N-S: Hasta 7 m
- E-O: De 6 m a 12 m
Resistencia al viento:
- 50 km/h (de ± 55º a ± 85º)
- 60 km/h (± 55º)
- Según regulaciones locales para la posición de seguridad

GARANTÍAS

Contra la corrosión: 25 años
Garantía estructural: 10 años
Batería: 2 años (ampliable bajo solicitud)
Motor: 5 años
Módulo de giro: 10 años

TOLERANCIAS DESPUÉS DE LA INSTALACIÓN

Fundación tolerancia N-S: ± 20 mm
Fundación tolerancia E-O: ± 10 mm
Fundación vertical: ± 20 mm
Fundación tolerancia inclinación:
- ± 1º (N-S)
- ± 0.5º (E-O)

Inclinación del terreno: 15%
